Λεπτομέρειες:
|
Πρότυπο σχεδιασμού: JIS F7352-1996
Πρότυπο δοκιμής: JIS F7400-1996
Πίεση δοκιμής: Σώμα-1,05Mpa, κάθισμα-0,77Mpa
Μέγεθος φλέγγας σύμφωνα με το JIS B2220-5K
*DN15-DN40 με βιδωτό καπό, DN50-DN65 με βρογχωτό καπό

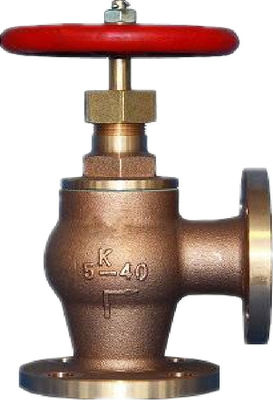

*Η βαλβίδα γωνίας ελέγχου Marine Screw Down μπορεί επίσης να ονομάζεται βαλβίδα γωνίας SDNR ή βαλβίδα γωνίας SDNR Globe.
1-Σώμα: Χάλκινος (BC6) /Μεχρινός
2-Δίσκος:Χάλκινος (BC6) /Χάλκινος
3-Στρώμα: Χαλκός (C3771BD)
4-Κουκούλι:Χάλκινος (BC6) / Χαλκός
Πέντε τροχούς: χυτοσίδηρο (FC200)
| Κώδικας IMPA | Μέγεθος | Α1 | D | Γ | Αριθμός της τρύπας | h | t | H | D2 |
| 751061 | 15 | 55 | 80 | 60 | 4 | 12 | 9 | 120 | 80 |
| 751062 | 20 | 60 | 85 | 65 | 4 | 12 | 10 | 130 | 100 |
| 751063 | 25 | 65 | 95 | 75 | 4 | 12 | 10 | 145 | 125 |
| 751064 | 32 | 80 | 115 | 90 | 4 | 15 | 12 | 150 | 125 |
| 751065 | 40 | 85 | 120 | 95 | 4 | 15 | 12 | 165 | 140 |
| 751066 | 50 | 100 | 130 | 105 | 4 | 15 | 14 | 200 | 140 |
| 751067 | 65 | 115 | 155 | 130 | 4 | 15 | 14 | 220 | 160 |
