Λεπτομέρειες:
|
IMPA758501 5k15
IMPA758502 5k20
IMPA758503 5k32
IMPA758504 5k40
IMPA758505 5k50
Μαξ@greatmarinevalve.com

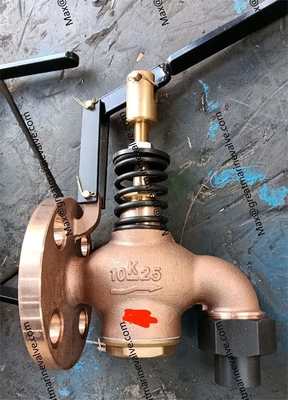

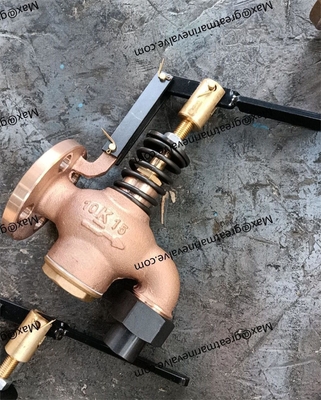

Η βαλβίδα αποστράγγισης αυτοκλείσματος της δεξαμενής πετρελαίου καυσίμου Marine Bronze είναι βαλβίδα αποστράγγισης με ελατήριο.
Πρότυπο σχεδιασμού: JIS F7398-1996
Πρότυπο δοκιμής: JIS 7400-1996
Υδραυλική πίεση δοκιμής: Σώμα-0,15Mpa, Σφραγίδα-0,11Mpa
Μέγεθος φλάντζης σύμφωνα με το JIS B2220 - 5K
1Σώμα: Μπρονζ (BC6)
2.Κοπόνι: Χάλκινος (BC6)
3.Disc: Χάλκινος (BC6)
4.Στρίχη: Χαλκός (C3771BD)
5Ελέγχος: SS400
6Σφραγίδα: μη αμίαντος
Κύρια λίστα μεγέθους (mm):
| DN | d | Α | Α1 | D | Γ | - Όχι, όχι. | h | t | H |
| 5K15U | 15 | 55 | 55 | 80 | 60 | 4 | 12 | 9 | 179 |
| 5K20U | 20 | 65 | 65 | 85 | 65 | 4 | 12 | 10 | 187 |
| 5K25U | 25 | 65 | 65 | 95 | 75 | 4 | 12 | 10 | 187 |
| 5K40U | 40 | 90 | 100 | 120 | 95 | 4 | 15 | 12 | 229 |
| 5K50U | 50 | 115 | 130 | 130 | 105 | 4 | 15 | 14 | 252 |
| 5K65U | 65 | 135 | 155 | 155 | 130 | 4 | 15 | 14 | 252 |
Η περιγραφή/τα μεγέθη μπορεί να διαφέρουν ανάλογα με τα εμπορεύματα, παρακαλούμε ενημερώστε μας κατά την παραγγελία.
Υπεύθυνος Επικοινωνίας: Mr. Max
