Λεπτομέρειες:
|

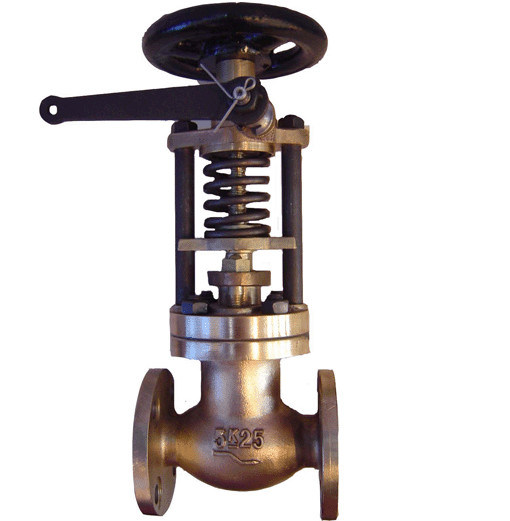

Η βαλβίδα έκτακτης ανάγκης θαλάσσης χρησιμοποιείται για να κλείσει τον αγωγό πετρελαίου καυσίμου σε περίπτωση έκτακτης ανάγκης.
Τύπος λειτουργίας: Εγχειρητικός (εξαγωγικός μοχλός) ή Πνευματικός (αεροκύλινδρο)
Πρότυπο σχεδιασμού: JIS F7399-1996
Πρότυπο δοκιμής: JIS 7400-1996
Υδραυλική πίεση δοκιμής:Σώμα- 0,7Mpa, Κάθισμα- 0,2Mpa,Σφραγίδα για γρήγορο κλείσιμο- 0,1Mpa
Μέγεθος φλάντζης σύμφωνα με το JIS B2220 - 5K
Σώμα: Χάλκινο ή Χαλκό
Καπό: Χαλκός ή ορείχαλκος
Καρέκλα: Brone ή Brass
Δίσκος: Brone ή Brass
Στάμνος: Χαλκός (C3771BD)
Κύλινδρο αέρα: Χαλκός
Επιχείρηση Σπιντλ: SUS403
Επιχείρηση Κουμπί: SUS403
Χεροκίνητο: FC200 (Χυτοσίδηρο)
Συσκευή: μη αμίαντος
| DN | d | Α | D | Γ | Τρύπα βρόγχος Νο. | Διάμετρος τρύπας βρόχου | Δάχος φλάντζης | H | D2 |
| 5K15 | 15 | 100 | 80 | 60 | 4 | 12 | 10 | 265 | 120 |
| 5K20 | 20 | 110 | 85 | 65 | 4 | 12 | 10 | 265 | 120 |
| 5K25 | 25 | 120 | 95 | 75 | 4 | 12 | 10 | 265 | 120 |
| 5K40 | 40 | 160 | 120 | 95 | 4 | 15 | 12 | 310 | 140 |
| 5K50 | 50 | 210 | 130 | 105 | 4 | 15 | 14 | 335 | 160 |
| 5Κ65 | 65 | 250 | 155 | 130 | 4 | 15 | 14 | 395 | 180 |
| 5K80 | 80 | 280 | 180 | 145 | 4 | 19 | 18 | 420 | 180 |
| 10K15 | 15 | 110 | 95 | 70 | 4 | 15 | 12 | 265 | 120 |
| 10K20 | 20 | 120 | 100 | 75 | 4 | 15 | 14 | 265 | 120 |
| 10K25 | 25 | 130 | 125 | 90 | 4 | 19 | 14 | 265 | 120 |
| 10K40 | 40 | 180 | 140 | 105 | 4 | 19 | 16 | 310 | 140 |
| 10K50 | 50 | 220 | 155 | 120 | 4 | 19 | 16 | 335 | 160 |
| 10K65 | 65 | 270 | 175 | 140 | 4 | 19 | 18 | 395 | 180 |
| 10K80 | 80 | 300 | 185 | 150 | 8 | 19 | 18 | 420 | 180 |
Η περιγραφή/τα μεγέθη μπορεί να διαφέρουν ανάλογα με τα εμπορεύματα, παρακαλούμε ενημερώστε μας κατά την παραγγελία.
