Λεπτομέρειες:
|

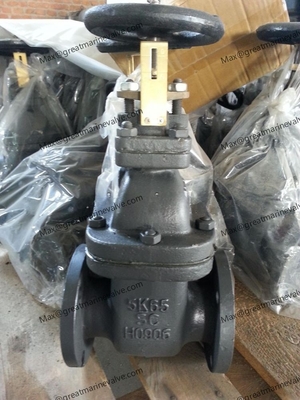

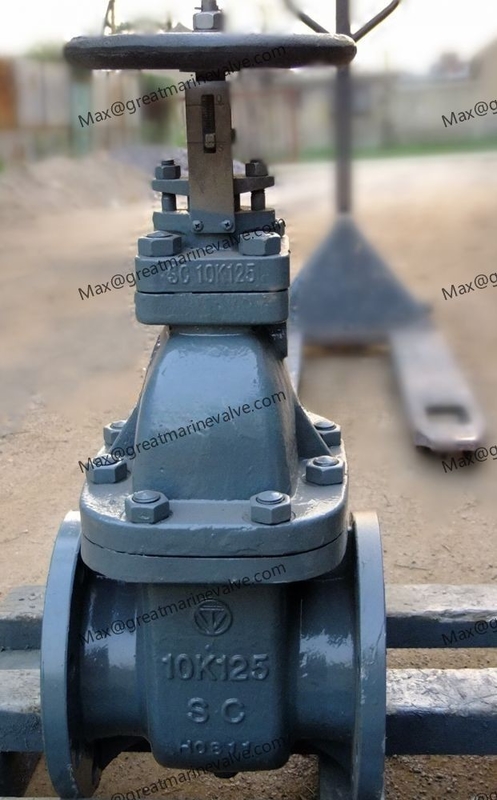

Κίνα Ναυτική Βαλβίδα Πύλης Χάλυβα Χάλυβα JIS F7366 10K:
Η βαλβίδα πύλης θαλάσσιου χυτού χάλυβα χρησιμοποιείται για τον έλεγχο του μέσου για το άνοιγμα και το κλείσιμο στο σύστημα σωλήνων καυσίμου, λιπαντικού, ατμού και νερού με θερμοκρασία όχι μεγαλύτερη από 300 βαθμούς Κελσίου.
Πρότυπο σχεδιασμού: JIS F7366-1996
Πρότυπο δοκιμής: JIS 7400-1996
Υδραυλική πίεση δοκιμής: Σώμα- 2.1Mpa, κάθισμα-1.54Mpa
Μέγεθος φλέγγας σύμφωνα με το JIS B2220 - 10K
Σώμα: χυτοχάλυβα (SC450)
Κεφάλαιο:Χάλυβας σιδήρου (SC450)
Καρέκλα: Χαλκός (BC6) ή ανοξείδωτος χάλυβας (2Cr13)
Δίσκος:Χάλκινος (BC6) ή ανοξείδωτος χάλυβας (2Cr13)
Στέλεχος: Χαλκός (C3771BD) ή SUS403
Συσκευή: μη αμίαντος
Γλέντα συσκευασίας: Χάλκινος (BC6) ή ανοξείδωτος χάλυβας (2Cr13)
Χεροκίνητο: FC200 (Χυτοσίδηρο)
| Μέγεθος | Α | Διάμετρος φλάντζης. | Στροφή (Γ) | Αριθμός της τρύπας | h | t | H | D2 |
| 50 | 200 | 155 | 120 | 4 | 19 | 16 | 300 | 140 |
| 65 | 220 | 175 | 140 | 4 | 19 | 18 | 350 | 160 |
| 80 | 230 | 185 | 150 | 8 | 19 | 18 | 400 | 180 |
| 100 | 250 | 210 | 175 | 8 | 19 | 18 | 450 | 200 |
| 125 | 270 | 250 | 210 | 8 | 23 | 20 | 520 | 224 |
| 150 | 290 | 280 | 240 | 8 | 23 | 22 | 580 | 280 |
| 200 | 310 | 330 | 290 | 12 | 23 | 22 | 700 | 355 |
| 250 | 340 | 400 | 355 | 12 | 25 | 24 | 840 | 400 |
| 300 | 380 | 445 | 400 | 16 | 25 | 24 | 960 | 450 |
| 350 | 420 | 490 | 445 | 16 | 25 | 26 | 1050 | 500 |
| 400 | 480 | 560 | 510 | 16 | 27 | 28 | 1150 | 560 |
Η περιγραφή/τα μεγέθη μπορεί να διαφέρουν ανάλογα με τα εμπορεύματα, παρακαλούμε ενημερώστε μας κατά την παραγγελία.
Υπεύθυνος Επικοινωνίας: Mr. Max
