Λεπτομέρειες:
|

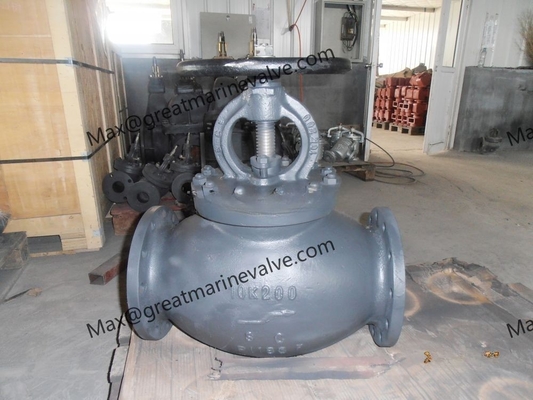

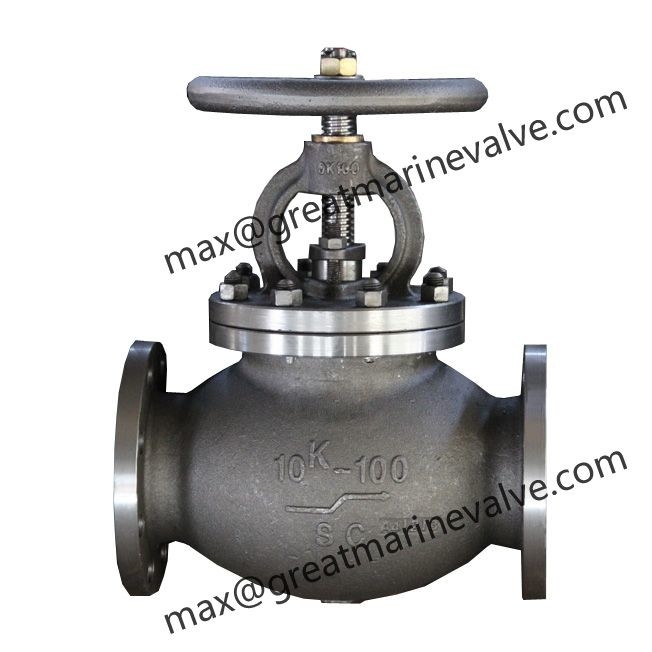

Qingdao Great Marine Είναι κατάλληλο για το σύστημα σωλήνων με το μέσο γλυκό νερό, αέρα και άλλα αέρια, πετρέλαιο και ατμό με θερμοκρασία όχι άνω των 300 βαθμών Κελσίου.
Πρότυπο σχεδιασμού: JIS F7319-1996
Πρότυπο δοκιμής: JIS 7400-1996
Υδραυλική πίεση δοκιμής: Σώμα-2.1Mpa, κάθισμα-1.54Mpa
Μέγεθος φλάντζης σύμφωνα με το JIS B2220 -10K
1-Σώμα:Χάλυβας (SC480)
Δύο θέσεις: Χαλκός (BC6) ή ανοξείδωτος χάλυβας (2Cr13, SCS2)
3-Δίσκος: Χαλκός (BC6) ή ανοξείδωτος χάλυβας (2Cr13, SCS2)
4-Stem: C3771BD (Brass) ή SUS403
Πίνακας 5 - Κεραυνός: Χάλυβας χύτευσης (SC480)
6 χειροκίνητος τροχού: χυτοσίδηρο (FC200)
7-Σύγλοιος συσκευασίας: Χάλκινος (BC6) ή ανοξείδωτος χάλυβας (2Cr13)
8-Σφραγίδα: μη αμίαντος
| ΚΟΔΙΚΟΣ IMPA | Μέγεθος | Α | D | Γ | t | Αριθμός τρύπας βρόχου | h | H | D2 | Βάρος (σε κιλά) |
| 750411 | 50 | 220 | 155 | 120 | 16 | 4 | 19 | 270 | 160 | 17.9 |
| 750412 | 65 | 270 | 175 | 140 | 18 | 4 | 19 | 300 | 200 | 26 |
| 750413 | 80 | 300 | 185 | 150 | 18 | 8 | 19 | 310 | 200 | 29.8 |
| 750414 | 100 | 350 | 210 | 175 | 18 | 8 | 19 | 355 | 250 | 44.7 |
| 750415 | 125 | 420 | 250 | 210 | 20 | 8 | 23 | 415 | 280 | 70.3 |
| 750416 | 150 | 490 | 280 | 240 | 22 | 8 | 23 | 470 | 315 | 96.4 |
| 750417 | 200 | 570 | 330 | 290 | 22 | 12 | 23 | 565 | 355 | 159 |
| 750418 | 250 | 740 | 400 | 355 | 24 | 12 | 25 | 645 | 400 | 257 |
| 750419 | 300 | 840 | 445 | 400 | 24 | 16 | 25 | 735 | 450 | 370 |
Η περιγραφή/τα μεγέθη μπορεί να διαφέρουν ανάλογα με τα εμπορεύματα, παρακαλούμε ενημερώστε μας κατά την παραγγελία.
