Λεπτομέρειες:
|

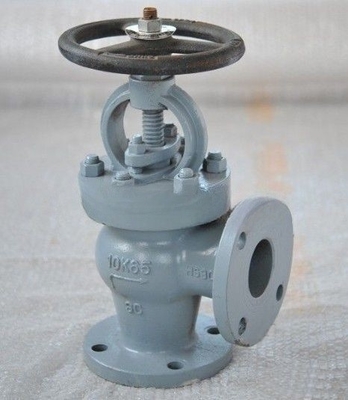

Η βαλβίδα γωνίας θαλάσσιου χυτού χάλυβα είναι κατάλληλη για το σύστημα σωλήνων με το μέσο γλυκό νερό, αέρα και άλλων αερίων, πετρελαίου και ατμού με θερμοκρασία όχι άνω των 300 βαθμών Κελσίου.
Πρότυπο σχεδιασμού: JIS F7320-1996
Πρότυπο δοκιμής: JIS 7400-1996
Υδραυλική πίεση δοκιμής:Σώμα- 2.1Mpa, κάθισμα-1.54Mpa
Μέγεθος φλάντζης σύμφωνα με το JIS B2220 -10K
Σώμα: χυτοχάλυβα (SC480)
Καπό: χυτοχάλυβα (SC480)
Δέσμη συσκευασίας: Χάλκινος (BC6) ή ανοξείδωτος χάλυβας (2Cr13)
Στάμνος: C3771BD (Μεχρινό) ή SUS403
Καρέκλα: Χαλκός (BC6) ή ανοξείδωτος χάλυβας (2Cr13, SCS2)
Δίσκος: Χαλκός (BC6) ή ανοξείδωτος χάλυβας (2Cr13, SCS2)
Συσκευή: μη αμίαντος
| ΚΟΔΙΚΟΣ IMPA | DN | Α1 | D | Γ | Αριθμός τρύπας βρόχου | h | t | H | D2 | Βάρος (σε κιλά) |
| 750421 | 50 | 120 | 155 | 120 | 4 | 19 | 16 | 240 | 160 | 16.3 |
| 750422 | 65 | 130 | 175 | 140 | 4 | 19 | 18 | 260 | 200 | 23 |
| 750423 | 80 | 140 | 185 | 150 | 8 | 19 | 18 | 265 | 200 | 25.3 |
| 750424 | 100 | 160 | 210 | 175 | 8 | 19 | 18 | 300 | 250 | 37 |
| 750425 | 125 | 180 | 250 | 210 | 8 | 23 | 20 | 350 | 280 | 57.1 |
| 750426 | 150 | 205 | 280 | 240 | 8 | 23 | 22 | 400 | 315 | 77.2 |
| 750427 | 200 | 230 | 330 | 290 | 12 | 23 | 22 | 480 | 355 | 116 |
| 750428 | 250 | 290 | 400 | 355 | 12 | 25 | 24 | 535 | 400 | 188 |
| 750429 | 300 | 320 | 445 | 400 | 16 | 25 | 24 | 610 | 450 | 256 |
Η περιγραφή/τα μεγέθη μπορεί να διαφέρουν ανάλογα με τα εμπορεύματα, παρακαλούμε ενημερώστε μας κατά την παραγγελία.
