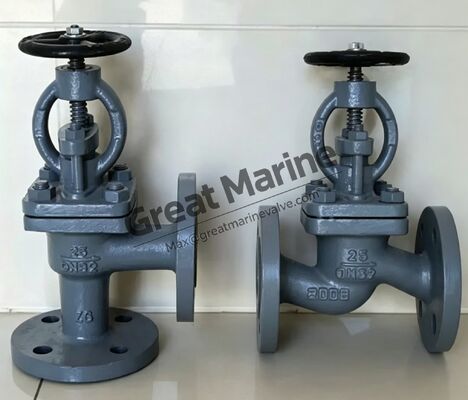

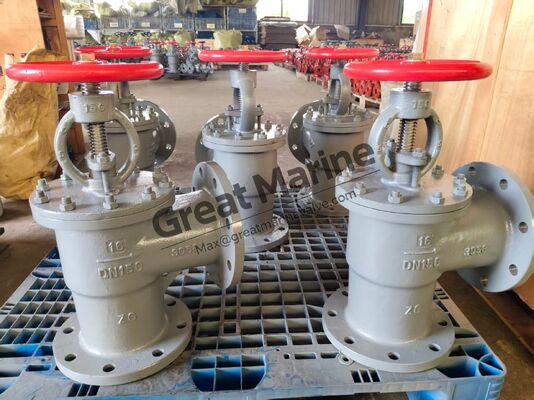

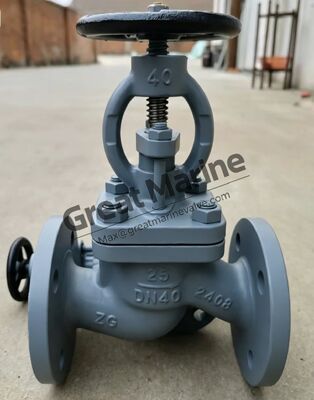

GB/T 585‐2008 Σφραγίδες SDNR από χυτοχάλυβα
Τύπος Α,ΤύποςΑΣ,ΤύποςΒ,ΤύποςBS
Η GB/T 584 αναφέρεται σε έναΕθνικός τυποποιημένος αριθμόςΗ τρέχουσα έκδοση είναιGB/T 585‐2008Η παρούσα οδηγία αντικαθιστά την παλιά έκδοση GB/T 5851999.
Βασικές παραμέτρους
- Τύποι
- Τύπος Α: Καθαρό· Τύπος Β: Σχήμα γωνίας (παλαιό εθνικό πρότυπο, φλάντσα ανά GB/T 569 θαλάσσια φλάντσα)
- Τύπος AS: Καθαρό· Τύπος BS: Σχήμα γωνίας (ανά GB/T 2501, ισοδύναμο με φλάντσα ISO, κατάλληλο για σκάφη που προορίζονται για εξαγωγή)
- Ονομαστική πίεση PN: 1.0, 1.6, 2.5, 4.0, 6,4 MPa
- Ονομαστική διάμετρος DN: DN20DN300
- Εφαρμόσιμα μέσα: γλυκό νερό, θαλάσσιο νερό, καύσιμο, λιπαντικό, ατμός
- PN1.0-2.5: Μέση θερμοκρασία ≤ 300 °C
- PN4.0-6.4: Μέση θερμοκρασία ≤ 400 °C
- Τυπικά υλικά
- Σώμα βαλβίδας / καπότ: χυτό χάλυβα ZG275-485
- Στρώμα βαλβίδας: ατσάλι 20Cr13
- Δίσκος βαλβίδας: χάλυβα άνθρακα, με σκληρή όψη καθίσματος από ανοξείδωτο χάλυβα
Αντίστοιχα πρότυπα φλάντζας
- Φλάντζες τύπου Α/Β:GB/T 569(Ναυτική ολοκληρωμένη φλέγγη)
- Τύπος φλάντζες AS/BS:GB/T 2501(ισοδύναμο με το ISO 2084)
Σύγκριση με συναφείς σειρές
- GB/T 584‐2008Χάλυβα χυμένοβαλβίδα σφαίρας (βαλβίδα διακοπής)
- GB/T 585‐2008Χάλυβα χυμένοβαλβίδα ελέγχου, που συχνά αγοράζονται μαζί ως σύνολο
GB/T584AS Βαλβίδα σφαίρας
Τεχνικό στοιχείο
Πρότυπο σχεδιασμού GB/T585-2008
Προσωπικό Πρότυπο Ειδικότερα, η παραπομπή αυτή δεν ισχύει για τα οχήματα που είναι κατασκευασμένα για την παραγωγή οχημάτων με κινητήρα.
Πρότυπο δοκιμής GB/T600-2008 (ISO5208)
Πρότυπο φλάντζας Εφαρμογή της οδηγίας 2008/57/ΕΚ
Εφαρμογή Χρησιμοποιείται για θαλάσσιους αγωγούς γλυκού νερού, αέρα ή φυσικού αερίου, καυσίμου, λιπαντικού και ατμού σε θερμοκρασία κάτω των 205°C
Υλικό
Μέρος αριθ. Τάξη S Τάξη Β
1- Σώμα Χάλυβα χυμένο ZG275-485 Χυτοσίδηρο ZG275-485
2- Κάθισμα Ατσάλι ατσάλι 2Cr13 Χάλκινο ZCuSn10Zn2
3- δίσκος Ατσάλι ατσάλι 2Cr13 Άλλες χημικές ουσίες QAl9-2
4- Στάμ Ατσάλι ατσάλι 1Cr12 Χάλκινο ZCuAl9Mn2
