GB/T 584-2008 Θυροβαλβίδες Θαλάσσης από Χυτοχάλυβα με Φλάντζα
Το GB/T 584 αναφέρεται σε έναν αριθμό εθνικού προτύπου, όχι σε μοντέλο προϊόντος. Η τρέχουσα έκδοση είναι GB/T 584-2008, αντικαθιστώντας την παλιά έκδοση GB/T 584-1999. Καθορίζει απαιτήσεις για το σχεδιασμό, την κατασκευή, την επιθεώρηση και την αποδοχή θυροβαλβίδων θαλάσσης από χυτοχάλυβα με φλάντζα για συστήματα σωληνώσεων πλοίων.
Βασικές Παράμετροι
- Τύποι

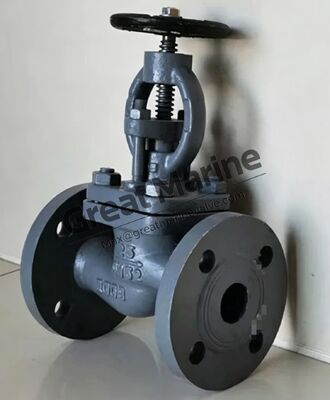

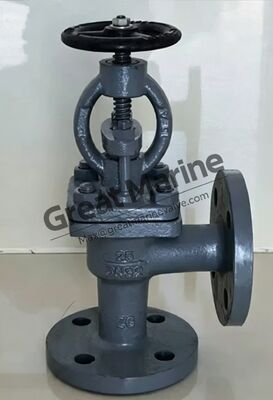

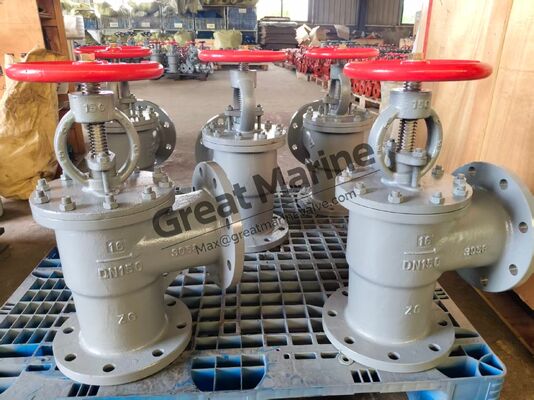

- Τύπος Α: Ευθύς; Τύπος Β: Γωνιακός (παλιό εθνικό πρότυπο, φλάντζα κατά GB/T 569 θαλάσσια φλάντζα)
- Τύπος AS: Ευθύς; Τύπος BS: Γωνιακός (κατά GB/T 2501, ισοδύναμο με φλάντζα ISO, κατάλληλο για πλοία προσανατολισμένα στις εξαγωγές)
- Ονομαστική Πίεση PN: 1,0, 1,6, 2,5, 4,0, 6,4 MPa
- Ονομαστική Διάμετρος DN: DN20~DN300
- Εφαρμόσιμα Μέσα: Γλυκό νερό, θαλασσινό νερό, πετρέλαιο καυσίμου, λιπαντικό λάδι, ατμός
- PN1,0-2,5: Θερμοκρασία μέσου ≤300 °C
- PN4,0-6,4: Θερμοκρασία μέσου ≤400 °C
- Τυπικά Υλικά
- Σώμα βαλβίδας / Κάλυμμα: χυτοχάλυβας ZG275-485
- Άξονας βαλβίδας: ανοξείδωτος χάλυβας 20Cr13
- Δίσκος βαλβίδας: χάλυβας άνθρακα, έδραση σκληρά επικαλυμμένη με ανοξείδωτο χάλυβα
Πρότυπα Φλάντζας Αντιστοίχισης
- Φλάντζες Τύπου Α/Β: GB/T 569 (θαλάσσια ενσωματωμένη φλάντζα)
- Φλάντζες Τύπου AS/BS: GB/T 2501 (ισοδύναμο με ISO 2084)
Σύγκριση με Σχετικές Σειρές
- GB/T 584-2008: Χυτοχάλυβας θυροβαλβίδα (βαλβίδα διακοπής)
- GB/T 585-2008: Χυτοχάλυβας αντεπίστροφη βαλβίδα, συχνά αγοράζονται μαζί ως σετ
GB/T584AS Θυροβαλβίδα
Τεχνικό Χαρακτηριστικό
Πρότυπο Σχεδιασμού GB/T584-2008
Πρότυπο Από Άκρο σε Άκρο GB/T11698-2008(ISO5752)
Πρότυπο Δοκιμής GB/T600-2008(ISO5208)
Πρότυπο Φλάντζας GB/T2501-2010(ISO2084)
Εφαρμογή Χρησιμοποιείται για θαλάσσιες σωληνώσεις Γλυκού Νερού, αέρα ή αερίου, Πετρελαίου Καυσίμου, Λιπαντικού Λαδιού και Ατμού σε θερμοκρασία 205°C ή χαμηλότερη
Υλικό
Αρ. Εξαρτ. Κλάση S Κλάση B
1- Σώμα Χυτοχάλυβας ZG275-485 Χυτοσίδηρος ZG275-485
2- Έδρα Ανοξείδωτος Χάλυβας 2Cr13 Χαλκός ZCuSn10Zn2
3- Δίσκος Ανοξείδωτος Χάλυβας 2Cr13 Ορείχαλκος QAl9-2
4- Άξονας Ανοξείδωτος Χάλυβας 1Cr12 Χαλκός ZCuAl9Mn2
