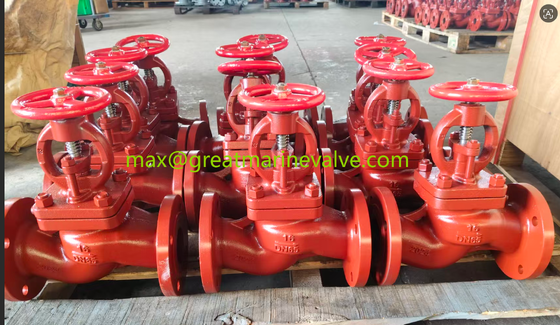

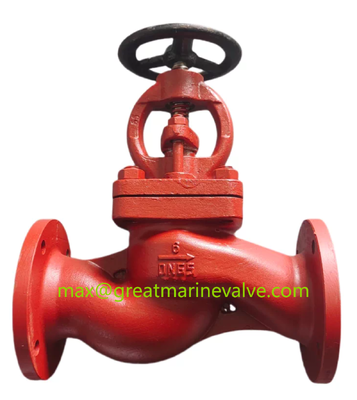

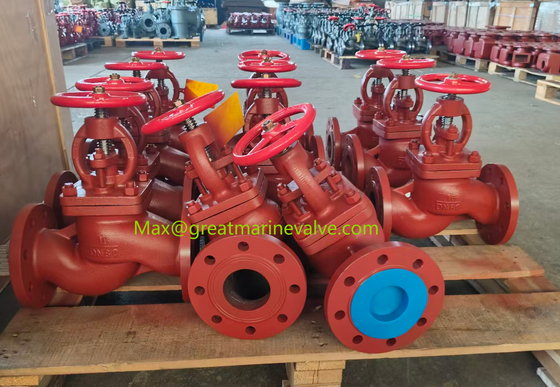

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve GLOBE VALVE (Διαμόρφωση των εν λόγω προδιαγραφών)

Μεγάλες Εικόνας : GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve GLOBE VALVE (Διαμόρφωση των εν λόγω προδιαγραφών)

Λεπτομέρειες:

Τόπος καταγωγής:	Qingdao China
Μάρκα:	OEM/GMV
Πιστοποίηση:	ABS/BV/DNV/CCS/LR/KR
Αριθμό μοντέλου:	DN15=-DN350

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	1
Συσκευασία λεπτομέρειες:	κόντρα πλακέ
Χρόνος παράδοσης:	Στοκ
Όροι πληρωμής:	L/C, D/A, D/P, T/T, Western Union

Επικοινωνία

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve GLOBE VALVE (Διαμόρφωση των εν λόγω προδιαγραφών)

περιγραφή

Βαλβίδα Σφαιρική Χυτοσιδήρου Ναυτικής Χρήσης Κίνας GB/T590-2008 Τύπος A/AS:

Πρότυπο Σχεδιασμού: GB/T590-2008, CBM1081-81, CBM1087-81

Πρότυπο Δοκιμής: GB600

Μέγεθος Φλάντζας σύμφωνα με GB569, GB2501

GB/T 590-2008 DIN GLOBE Cast IRON VALVE, GLOBE CHECK VALVE, GLOBE SDNR VALVE, GB/T 590 Marine Cast Iron Flanged Straight-Through Stop Valve GLOBE VALVE (Διαμόρφωση των εν λόγω προδιαγραφών)

Ονομαστική Πίεση (Mpa)	Ονομαστική Διάμετρος (mm)	Εφαρμόσιμο Μέσο
0.6	50~300	θαλασσινό νερό, γλυκό νερό, λάδι λίπανσης, καύσιμο πετρέλαιο, ατμός όχι άνω των 220°C
1.0	65~250
1.6	20~50

Κύριο Υλικό:

Σώμα-Χυτοσίδηρος (HT200)

Κάλυμμα-Χυτοσίδηρος (HT200)

Δίσκος-Χαλκός (ZCuSn5Pb5Zn5)

Έδρα-Χαλκός (ZCuAl9Mn2)

Άξονας-Χαλκός / Ανοξείδωτος Χάλυβας

Κύρια Λίστα Μεγεθών (mm):

Τύπος A:

PN (MPa)	DN (mm)	Διάσταση Δομής		Πάχος δ	Φλάντζα					Μπουλόνι		Χειροτροχός		Εύρος Ανύψωσης m	Βάρος
		Διάσταση Δομής
		L	H≈
		L	H≈		D	D1	D2	d0	b	n	Th	Do	S		kgs
1.0	65	290	310	9	155	123	104	15	15	6	M14	140	12	18	18.9
	80	310	345	9	170	138	118	15	15	8	M14	160	14	24	23.0
	100	350	374	10	190	158	138	15	15	8	M14	180	14	35	31.0
	125	400	426	10	215	183	164	15	15	10	M14	200	17	44	39.3
	150	480	482	11	240	208	190	15	16	12	M14	200	17	57	55.5
1.6	20	150	217	7	95	68	48	13	14	4	M12	80	8	7	5.7
	25	160	217	7	105	73	56	13	14	4	M12	80	8	7	6.0
	32	180	236	7	115	83	64	15	15	6	M14	100	9	9	7.0
	40	200	260	8	125	93	74	15	16	6	M14	120	11	11	9.2
	50	230	288	8	135	103	84	15	16	6	M14	140	12	14	11.9

Τύπος AS:

PN (MPa)	DN (mm)	Διάσταση Δομής		Πάχος δ	Φλάντζα					Μπουλόνι		Χειροτροχός		Εύρος Ανύψωσης m	Βάρος
		Διάσταση Δομής
		L	H≈
		AS	AS		D	D1	D2	d0	b	n	Th	Do	S		kgs
0.6	50	230	288	8	140	110	90	14	16	4	M12	140	12	14	12.2
	65	290	310	9	160	130	110	14	16	4	M12	140	12	18	19.2
	80	310	345	9	190	150	128	18	18	4	M16	160	14	24	23.8
	100	350	374	10	210	170	148	18	18	4	M16	180	14	35	34.5
	125	400	426	10	240	200	178	18	20	4	M16	200	17	44	42.5
	150	480	482	11	265	225	202	18	20	8	M16	200	17	57	58.7
	175	540	557	11	295	255	232	18	22	8	M16	200	17	60	76.8
	200	600	621	11	320	280	258	18	22	8	M16	280	24	68	102.0
	250	730	721	13	375	335	312	18	24	12	M16	360	27	80	158.0
	300	850	794	13	440	395	365	22	24	12	M20	450	32	100	218.0
1.0	65	290	310	9	185	145	122	18	20	4	M16	140	12	18	21.6
	80	310	345	9	200	160	133	18	22	8	M16	160	14	24	26.0
	100	350	374	10	220	180	158	18	24	8	M16	180	14	35	35.0
	125	400	426	10	250	210	184	18	26	8	M16	200	17	44	44.3
	150	480	482	11	285	240	212	22	26	8	M20	200	17	57	62.7
	175	540	557	11	315	270	242	22	28	8	M20	280	24	60	80.3
	200	600	621	11	340	295	268	22	28	8	M20	360	27	68	103.0
	250	730	721	13	395	350	320	22	28	12	M20	450	32	80	160.0
1.6	20	150	217	7	105	75	58	14	16	4	M12	80	8	7	6.2
	25	160	217	7	115	85	68	14	16	4	M12	80	8	7	6.6
	32	180	236	7	140	100	78	18	18	4	M16	100	9	9	8.6
	40	200	260	8	150	110	88	18	18	4	M16	120	11	11	11.0
	50	230	288	8	165	125	102	18	20	4	M16	140	12	14	14.2

Αυτό το πρότυπο καθορίζει τις διαστάσεις και τις επιφάνειες στεγανοποίησης φλάντζας σύμφωνα με το GB/T 569, GB/T 2501 Βαλβίδα σφαιρική χυτοσιδήρου ναυτικής χρήσης με φλάντζα (εφεξής καλούμενη βαλβίδα διακοπής) ταξινόμησης και επισήμανσης, απαιτήσεις, μεθόδους δοκιμής, κανόνες επιθεώρησης, συσκευασία και αποθήκευση. Αυτό το πρότυπο ισχύει για τα μέσα όπως θαλασσινό νερό, γλυκό νερό, λάδι, σύστημα σωληνώσεων καυσίμου βαλβίδας διακοπής σχεδιασμού, κατασκευής και αποδοχής.

Αυτό το πρότυπο είναι η αναθεώρηση του GB/T 590-1993 "Βαλβίδα σφαιρική χυτοσιδήρου ναυτικής χρήσης με φλάντζα". Αυτό το πρότυπο και το GB/T 590-1993 σε σύγκριση με την κύρια εργασία των ακόλουθων αλλαγών. --- Αύξηση των απαιτήσεων στεγανοποίησης μεταξύ του παξιμαδιού συμπίεσης και του θαλάμου πλήρωσης του καλύμματος. --- Τροποποίηση του τρόπου σήμανσης. --- Αναφορά στην τροποποίηση της αρχικής κατασκευής των διαστάσεων της δομής του προτύπου. --- Σύμφωνα με τις απαιτήσεις επεξεργασίας τροποποιημένες από το GB/T 600. Το πρότυπο προτάθηκε από την China Shipbuilding Industry Corporation. Αυτό το πρότυπο από την Εθνική Τεχνική Επιτροπή Τυποποίησης Ναυτικών Μηχανημάτων, την Τεχνική Επιτροπή Σημείων Σύνδεσης Σωληνώσεων. Αυτό το πρότυπο συντάχθηκε. Dalian Shipbuilding Industry Group Co., Ltd. Οι κύριοι συντάκτες του προτύπου. ενδιαφέρον Chunqing, MA Yulong, Yang Ming Zhen, Li Jing, Yang Lin. Αυτό το πρότυπο αντικαθιστά τα πρότυπα που εκδόθηκαν προηγουμένως ως εξής. --- GB 590-1965, GB 590-1976, GB 590-1984, GB/T 590-1993. Βαλβίδα σφαιρική χυτοσιδήρου ναυτικής χρήσης με φλάντζα
