Ναυτική βαλβίδα θύρας χυτοσιδήρου JIS F7363 5K Σχέδιο

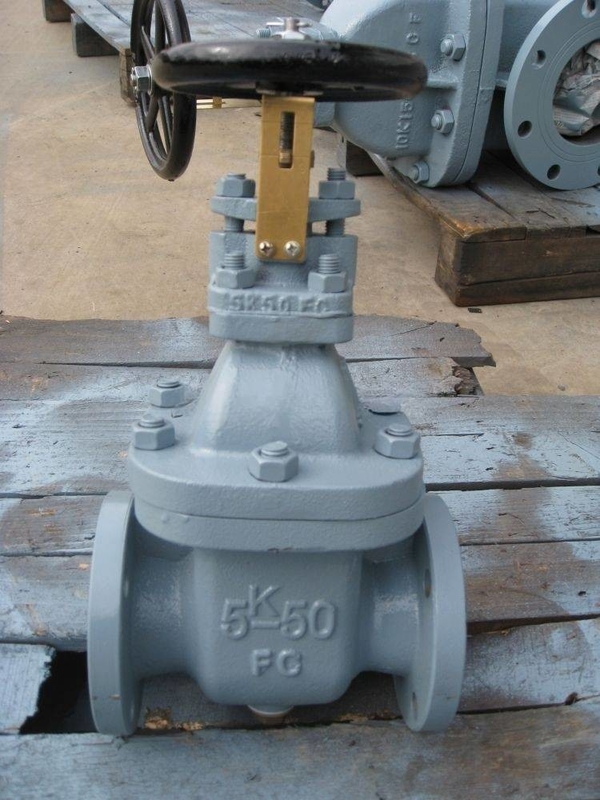

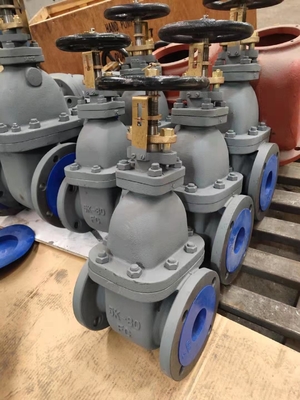

Κίνα Marine Cast Iron Gate Valve JIS F7363 5K:
Η βαλβίδα θαλάσσιας πύλης χρησιμοποιείται για το άνοιγμα και το κλείσιμο των σωλήνων πετρελαίου, λιπαντικών, νερού, ατμού σε θερμοκρασίες 120 βαθμών Κελσίου ή λιγότερες.
Πρότυπο σχεδιασμού: JIS F7363-1996
Πρότυπο δοκιμής: JIS 7400-1996
Υδραυλική πίεση δοκιμής:
DN400 και κατώτερα: Σώμα- 1,05Mpa, κάθισμα- 0,77Mpa (για DN400 και κατώτερα).
DN450~DN600: Σώμα-0,75Mpa, κάθισμα-0,55Mpa
Μέγεθος φλάντζης σύμφωνα με το JIS B2220 - 5K
Βασικό υλικό:
Σώμα: FC200/HT200 (Χυτοσίδηρο)
Καπό: FC200/HT200 (Χυτοσίδηρο)
Δίσκος: Χάλκινος (BC6) ή SCS2 (2Cr13)
Καρέκλα: Χαλκός (BC6) ή SCS2 (2Cr13)
Στέλεχος: Χαλκός (C3771BD) ή SUS403
Συσκευή: μη αμίαντος
Δέσμη συσκευασίας: Χάλκινος (BC6) / Χαλκός/Ατσάλι άνθρακα
Χερσαίο τροχό: FC200/HT200 (Χυτοσίδηρο)
Κύρια λίστα μεγέθους (mm):
| Μέγεθος | Α | Διάμετρος φλάντζης. | Στροφή (Γ) | Αριθμός της τρύπας | h | t | H | D2 |
| 50 | 180 | 130 | 105 | 4 | 15 | 16 | 285 | 125 |
| 65 | 190 | 155 | 130 | 4 | 15 | 18 | 330 | 140 |
| 80 | 200 | 180 | 145 | 4 | 19 | 18 | 380 | 160 |
| 100 | 230 | 200 | 165 | 8 | 19 | 20 | 430 | 180 |
| 125 | 250 | 235 | 200 | 8 | 19 | 20 | 495 | 200 |
| 150 | 270 | 265 | 230 | 8 | 19 | 22 | 560 | 224 |
| 200 | 290 | 320 | 280 | 8 | 23 | 24 | 680 | 280 |
| 250 | 330 | 385 | 345 | 12 | 23 | 26 | 800 | 355 |
| 300 | 370 | 430 | 390 | 12 | 23 | 28 | 920 | 400 |
| 350 | 410 | 480 | 435 | 12 | 25 | 30 | 1000 | 450 |
| 400 | 470 | 540 | 495 | 16 | 25 | 30 | 1100 | 500 |
| 450 | 500 | 605 | 555 | 16 | 25 | 30 | 1420 | 560 |
Η περιγραφή/τα μεγέθη μπορεί να διαφέρουν ανάλογα με τα εμπορεύματα, παρακαλούμε ενημερώστε μας κατά την παραγγελία.
